Einbringöffnungen für Technische Großgeräte

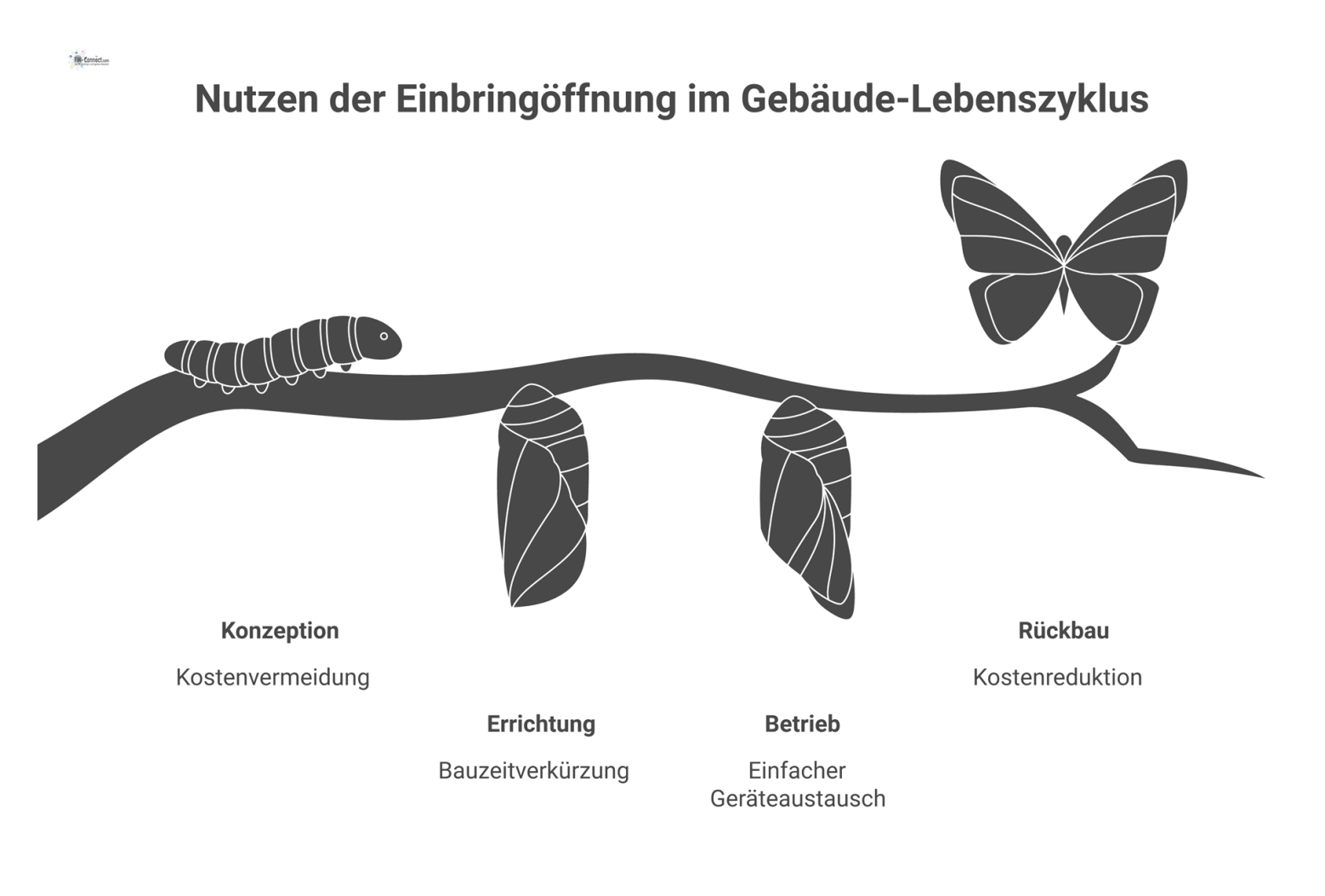

Rolle im Lebenszyklus des Gebäudes

Lebenszyklusphase	FM-Aufgabe	Nutzen der Einbringöffnung
Konzeption & Entwurf	Betreiberanforderungen prüfen, Life-Cycle-Kosten kalkulieren	Vermeidung späterer Kernbohrungen und Ausfallzeiten
Errichtung	Bau-/Montagekoordination, Abnahme	Verkürzte Bauzeit, geringere Unfallgefahr
Betrieb	Wartung, Austausch, Modernisierung	Geräteaustausch ohne Eingriff in Primärkonstruktion
Stilllegung/Rückbau	Rückführung, Recycling, Schadstoffentsorgung	Geregelter Rückweg, reduzierte Rückbaukosten

VDI 6200 – fordert wiederkehrende Standsicherheitsprüfungen, sobald Öffnungen in tragende Bauteile eingebracht oder verändert werden. citeturn0search0turn0search2
Eurocode 6 – DIN EN 1996-1-1/NA – definiert Grenzwerte für Aussparungen in tragendem Mauerwerk (Querschnittsschwächung ≤ 6 %/m Wandlänge ohne zusätzlichen Nachweis). citeturn0search3
ZDB-Merkblatt „Schlitze und Aussparungen“ (2020) – praktische Ausführungsgrenzen, Schall- und Wärmeschutzanforderungen. citeturn0search1turn0search4
DIN 4102 / DIN EN 13501 – Brandschutzklassen (EI/F-Widerstände) für Wand- und Deckendurchbrüche.

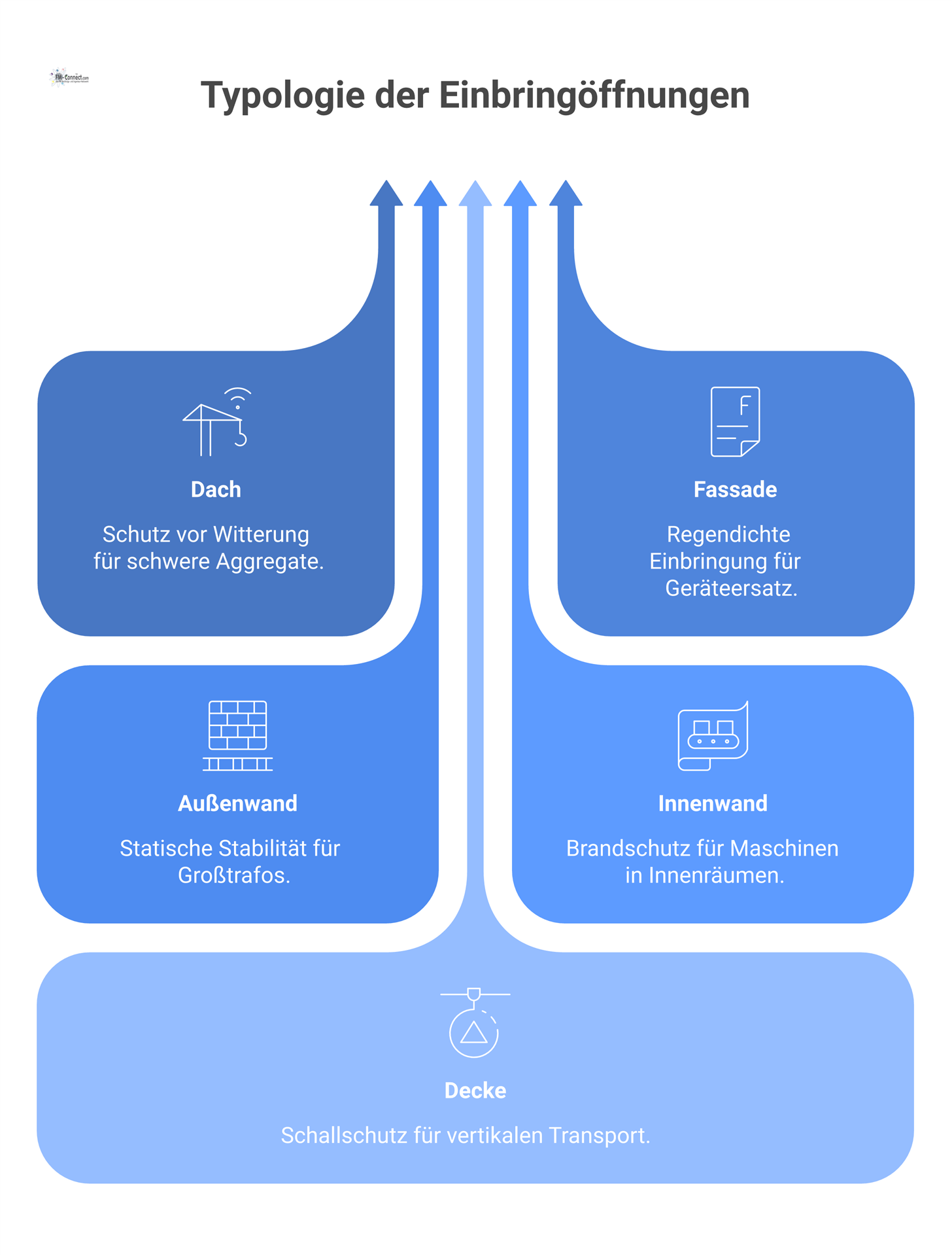

Typ	Hauptanwendung	Besondere Anforderungen
Dachöffnung	Erstinstallation schwerer Aggregate, Lufttechnik	Witterungs- und Schneelast, Dachabdichtung
Fassadenöffnung (nicht tragend)	Geräteersatz in Rechenzentren, Laboren	Regendichtheit, schnelle Demontage von Paneelen („knock-out panel“)
Außenwandöffnung (tragend)	Großtrafos, Pressen	Statikrahmen, Wärmebrücken, Luftdichtheit
Innenwandöffnung / Kernwand	Maschinenfundamente, Laborcontainer	Stahlrahmen, Brandschutz EI 90-120
Geschoss-/Deckenöffnung	Senkrechter Einbringweg über mehrere Ebenen	Schallschutz, Staubdichtigkeit, Hebe-/Absturzsicherung

Empfohlene Mindestlichte bei MRT-Systemen: ≈ 2,40 m × 2,40 m (inkl. Rangierspiel).
Zwischenlagerflächen ≥ 10 kN/m²; Deckenöffnung statisch nach Eurocode 3/9.

Gleichwertiger Feuerwiderstand wie umliegende Bauteile (EI/F-Klasse).
Blower-Door-Test nach Wiederverschluss, Ziel n₅₀ ≤ 1,5 h⁻¹ für hygienekritische Bereiche.

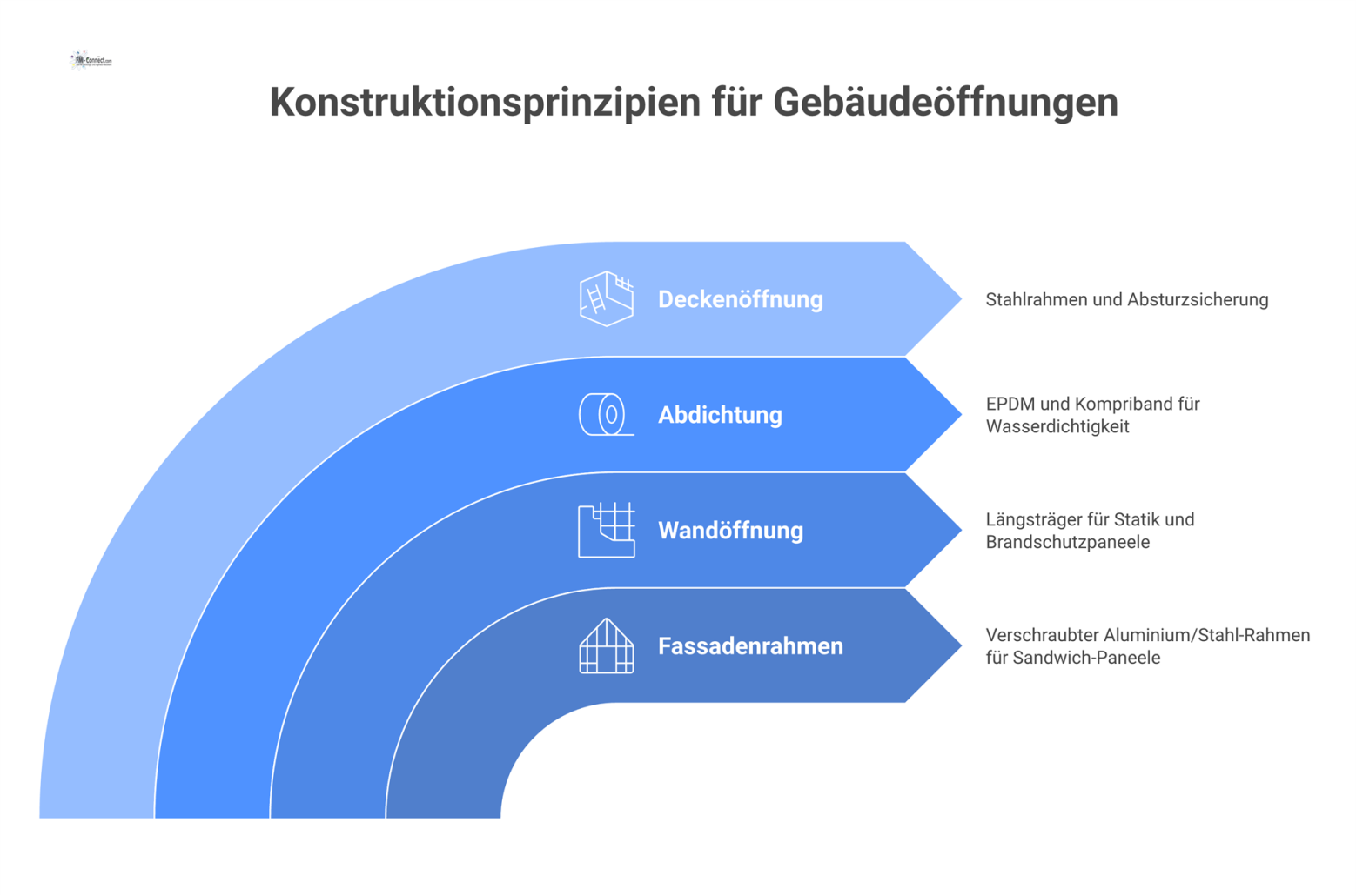

Aluminium- oder Stahlrahmen mit Primärtragwerk verschraubt.
Aufkantung ≥ 150 mm, Sekundärdichtung getrennt vom Rahmen.
Sandwich-/Kassettenverschlüsse mit innen liegender Verschraubung für werkzeuglosen Rückbau.

Schritt	Kernaussage
Statik	Bei tragenden Außenwänden Längsträger HEA/HEB einsetzen; Nachweis nach Eurocode 6, sofern Querschnittsschwächung > 6 %. citeturn0search3
Brandschutz	Revisionsklappen bzw. Paneele mit geprüfter EI-Klasse einsetzen; Restwanddicke ≥ 2/3 der Mindestdicke laut DIN EN 1996.
Dichtung	Umlaufende EPDM-Dichtung + außen Kompriband; Regendichtheit geprüft bis 1 200 Pa.
Logistik	Rangierfläche außen ≥ Gerätebreite + 1 m; Innentransport auf Luftkissen oder Modulfahrwerk.

Aufgabe	Empfehlung
Arbeitssicherheit	PSA gegen Absturz, Lasthaken nach DGUV 100-500; Kranlasten mit Lastaufnahmemitteln BG-geprüft.
Genehmigungen	Öffentliche Flächen bei Kraneinsatz ≥ 72 h vorher beantragen; Verkehrsplanung im CAFM hinterlegen.
Staub/Hygiene	Schleusen & Unterdruckzelte in Reinräumen; RKI-konformes Monitoring.
Kommunikation	Einbringfenster außerhalb Kernbetriebszeiten; Live-Status im CAFM-Portal.

Intervall	Tätigkeit
halbjährlich	Sichtkontrolle auf Korrosion, Verriegelung, Dichtheit
5-jährlich	Austausch elastischer Fugen-/Dichtstoffe
nach jeder Nutzung	Blower-Door- oder Rauchgas-Test, statischer Kurz-Check
6-jährlich (VDI 6200)	Wiederkehrende Standsicherheitsprüfung citeturn0search0

CAPEX-Hebel – Einbringöffnung im Neubau < 1 % der Rohbaukosten, aber Retrofit-Öffnung ≈ 15 % teurer.
OPEX-Hebel – Austausch unter laufendem Betrieb spart bis zu 30 % Ausfallkosten.
Versicherung – Dokumentierte Prüfungen nach VdS-Empfehlungen reduzieren Prämien.
