Absperrvorrichtungen
Absperrvorrichtungen
Absperrvorrichtungen – wie Ventile, Schieber, Klappen und Armaturen – sind sicherheitsrelevante Bauteile in technischen Gebäudeanlagen. Sie ermöglichen die Steuerung, Regelung und Absperrung von Medienströmen (z. B. Wasser, Dampf, Gas, Fernwärme) und sind essenziell für die Betriebssicherheit, Energieeffizienz und Notfallkontrolle.
Nach der Bauprodukteverordnung (EU) Nr. 305/2011 sowie der neuen Verordnung (EU) 2024/3110 dürfen Absperrvorrichtungen nur in Verkehr gebracht werden, wenn ihre Leistungsmerkmale geprüft, bewertet und dokumentiert sind.
Ergänzend gelten nationale Anforderungen aus der Hamburgischen Bauordnung (HBauO), der VOB/C (DIN 18379 – DIN 18421) und einschlägige Normen der DIN EN Reihe.
Im Facility Management dienen die nachfolgenden Dokumente der Rechtssicherheit, der technischen Nachvollziehbarkeit und der Betriebssicherheit. Sie gewährleisten, dass eingesetzte Bauprodukte über den gesamten Lebenszyklus hinweg normkonform, prüfbar und sicher betrieben werden.
Nachweise & Pläne – Absperrvorrichtungen TFM
- Leistungskonstanz
- Europäische
- Bewertungsdokument
- Produktspezifische
- Konformitätserklärung
- Leistungserklärung
- Verwendbarkeitsnachweis
- Allgemeine
Leistungskonstanz-Zertifikat
| Aspekt | Beschreibung |
|---|---|
| Dokumenttitel/-typ | Leistungskonstanz-Zertifikat gemäß EU-Bauprodukteverordnung |
| Zweck & Geltungsbereich | Bestätigt die gleichbleibende Leistung wesentlicher Merkmale des Produkts (z. B. Dichtheit, Druckfestigkeit, Temperaturbeständigkeit). Grundlage für CE-Kennzeichnung und Marktzulassung. |
| Relevante Vorschriften / Normen | Regulation (EU) 2024/3110; Regulation (EU) 305/2011 (BauPVO) |
| Wesentliche Inhalte | • Produktidentifikation |
| Verantwortliche Stelle | Notifizierte Produktzertifizierungsstelle |
| Praktische Hinweise | Das Zertifikat ist Voraussetzung für CE-Kennzeichnung und Inverkehrbringen. Im Facility Management wird es zur Validierung von Ersatzteilen und bei Audits zur Produktsicherheit genutzt. |
Erläuterung
Leistungskonstanz-Zertifikat
Das Leistungskonstanz-Zertifikat bestätigt gleichbleibende technische Leistung und Zuverlässigkeit – Grundlage für Sicherheit und Qualität im Betrieb.
Das Zertifikat gewährleistet die Produktqualität über den gesamten Lebenszyklus. Facility Manager müssen sicherstellen, dass alle installierten Absperrkomponenten ein gültiges Leistungskonstanz-Zertifikat besitzen, insbesondere bei brandschutzrelevanten oder druckführenden Anlagen.
Europäische Technische Bewertung
| Aspekt | Beschreibung |
|---|---|
| Dokumenttitel/-typ | Europäische Technische Bewertung (ETA) |
| Zweck & Geltungsbereich | Bewertet Produkte ohne harmonisierte europäische Norm. Dient als Grundlage für CE-Kennzeichnung innovativer oder projektspezifischer Absperrvorrichtungen. |
| Relevante Vorschriften / Normen | Regulation (EU) 305/2011; Regulation (EU) 2024/3110 |
| Wesentliche Inhalte | • Produktbeschreibung und Einsatzbereich |
| Verantwortliche Stelle | Technische Bewertungsstelle (z. B. DIBt, EOTA-Mitglied) |
| Praktische Hinweise | Besonders erforderlich bei Sonderbauarten (z. B. Hochdruckarmaturen oder spezielle Werkstoffe). Facility Manager sollten diese Bewertung in die Produktfreigabedokumentation aufnehmen. |
Erläuterung
Europäische Technische Bewertung (ETA)
Die ETA ersetzt Normprüfungen für innovative Produkte, ermöglicht CE-Kennzeichnung und bestätigt technische Eignung und Rechtskonformität.
Die ETA ersetzt harmonisierte Normprüfungen bei innovativen Produkten. Sie ermöglicht CE-Kennzeichnung und ist für Facility Manager Nachweis der technischen Eignung und Rechtskonformität.
Europäisches Bewertungsdokument
| Aspekt | Beschreibung |
|---|---|
| Dokumenttitel/-typ | Europäische Technische Bewertung (ETA) |
| Zweck & Geltungsbereich | Bewertet Produkte ohne harmonisierte europäische Norm. Dient als Grundlage für CE-Kennzeichnung innovativer oder projektspezifischer Absperrvorrichtungen. |
| Relevante Vorschriften / Normen | Regulation (EU) 305/2011; Regulation (EU) 2024/3110 |
| Wesentliche Inhalte | • Produktbeschreibung und Einsatzbereich |
| Verantwortliche Stelle | Technische Bewertungsstelle (z. B. DIBt, EOTA-Mitglied) |
| Praktische Hinweise | Besonders erforderlich bei Sonderbauarten (z. B. Hochdruckarmaturen oder spezielle Werkstoffe). Facility Manager sollten diese Bewertung in die Produktfreigabedokumentation aufnehmen. |
Erläuterung
Europäisches Bewertungsdokument (EAD)
Das EAD schafft Transparenz über Bewertungsverfahren nicht harmonisierter Bauprodukte und bildet die Grundlage technischer Produktnachweise.
Das EAD schafft Transparenz über die Bewertungsverfahren nicht harmonisierter Bauprodukte und dient als technische Grundlage für spätere Produktnachweise.
Produktspezifische Technische Dokumentation
| Aspekt | Beschreibung |
|---|---|
| Dokumenttitel/-typ | Produktspezifische technische Unterlagen |
| Zweck & Geltungsbereich | Dokumentiert Materialeigenschaften, Prüfberichte, Konstruktionszeichnungen und Qualitätssicherungsmaßnahmen. |
| Relevante Vorschriften / Normen | Regulation (EU) 305/2011; DIN 18384 (VOB/C ATV) |
| Wesentliche Inhalte | • Werkstoffdatenblätter |
| Verantwortliche Stelle | Hersteller oder Systemlieferant |
| Praktische Hinweise | Diese Dokumentation wird in der technischen Betreiberakte abgelegt. Sie dient im Facility Management als Grundlage für Wartungsplanung, Ersatzteilmanagement und Nachverfolgbarkeit. |
Erläuterung
Technische Dokumentation und Nachweisführung
Die technische Dokumentation sichert Rückverfolgbarkeit und dient im Schadensfall als Nachweis technischer Auslegung und Qualitätssicherung.
Die technische Dokumentation gewährleistet die vollständige Rückverfolgbarkeit und dient im Schadensfall als Nachweis der technischen Auslegung und Qualitätssicherung.
EU-Konformitätserklärung
| Aspekt | Beschreibung |
|---|---|
| Dokumenttitel/-typ | EU-Konformitätserklärung |
| Zweck & Geltungsbereich | Nachweis, dass das Produkt den geltenden EU-Richtlinien und harmonisierten Normen entspricht. Voraussetzung für CE-Kennzeichnung. |
| Relevante Vorschriften / Normen | Regulation (EU) 305/2011; DIN 18384 (VOB/C ATV) |
| Wesentliche Inhalte | • Herstellername und Produktidentifikation |
| Verantwortliche Stelle | Hersteller oder Importeur |
| Praktische Hinweise | Dieses Dokument muss Bestandteil der Betreiberakte sein und bei Prüfungen, Abnahmen oder Schadensfällen vorgelegt werden können. |
Erläuterung
EU-Konformität und Produkthaftung
Die EU-Konformitätserklärung ist rechtlich bindend und sichert Zulassung, Produktherkunft und Haftung im Facility Management.
Die EU-Konformitätserklärung ist ein rechtlich bindendes Dokument. Im Facility Management ist sie entscheidend für die Prüfung von Zulassung, Produktherkunft und Haftungssicherheit.
Leistungserklärung
| Aspekt | Beschreibung |
|---|---|
| Dokumenttitel/-typ | Leistungserklärung (Declaration of Performance) |
| Zweck & Geltungsbereich | Legt die wesentlichen Leistungseigenschaften des Produkts für den vorgesehenen Einsatzbereich fest. |
| Relevante Vorschriften / Normen | Regulation (EU) 305/2011; Regulation (EU) 2024/3110; DIN 18379–18421 (VOB/C ATV) |
| Wesentliche Inhalte | • Produktidentifikationscode |
| Verantwortliche Stelle | Hersteller oder Systemanbieter |
| Praktische Hinweise | Die DoP ist zentrales Nachweisdokument für CE-Kennzeichnung. Facility Manager sollten sie bei Bauabnahmen prüfen und dauerhaft archivieren. |
Erläuterung
Dokumentierte Produktsicherheit und Leistung
Die Leistungserklärung beschreibt zugesicherte Produkteigenschaften und bildet die Grundlage für Vergleich, Wartungsplanung und Materialbewertung.
Die Leistungserklärung dokumentiert die zugesicherten Eigenschaften des Produkts und dient als Basis für den Vergleich, die Wartungsplanung und Materialbewertung im Facility Management.

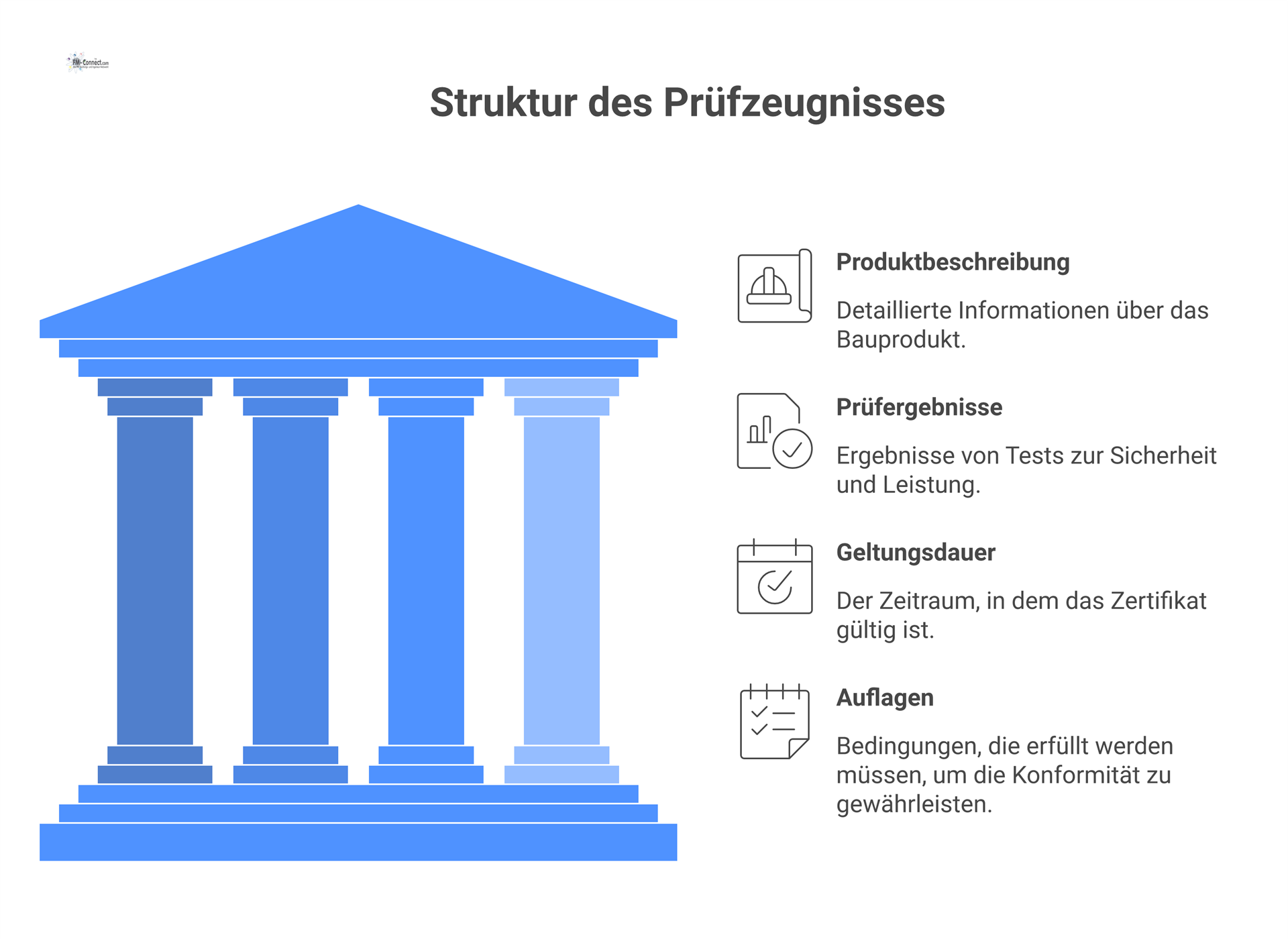

Verwendbarkeitsnachweis und Prüfzeugnis
| Aspekt | Beschreibung |
|---|---|
| Dokumenttitel/-typ | Nachweis der Verwendbarkeit / Allgemeines bauaufsichtliches Prüfzeugnis (abP) |
| Zweck & Geltungsbereich | Belegt, dass die Absperrvorrichtung bauaufsichtlich zugelassen und gemäß Landesbauordnung verwendbar ist. |
| Relevante Vorschriften / Normen | HBauO §14; DIN 18381–18421 (VOB/C ATV) |
| Wesentliche Inhalte | • Produktbeschreibung |
| Verantwortliche Stelle | Hersteller; DIBt oder anerkannte Prüfstelle |
| Praktische Hinweise | Facility Manager müssen sicherstellen, dass alle nicht harmonisierten Produkte über ein gültiges Prüfzeugnis verfügen. |
Erläuterung
Verwendbarkeitsnachweis und Prüfzeugnis
Der Verwendbarkeitsnachweis und das Prüfzeugnis bestätigen die geprüfte Qualität und Sicherheit der eingesetzten technischen Komponenten.
Das Prüfzeugnis bestätigt die nationale Zulassung eines Bauprodukts. Es ist für sicherheitsrelevante Systeme wie Brandschutzklappen oder Gasabsperrarmaturen besonders relevant.
Allgemeine Bauaufsichtliche Zulassung
| Aspekt | Beschreibung |
|---|---|
| Dokumenttitel/-typ | Allgemeine bauaufsichtliche Zulassung (abZ) |
| Zweck & Geltungsbereich | Zulassung durch das Deutsche Institut für Bautechnik (DIBt) für Bauprodukte ohne harmonisierte Norm. |
| Relevante Vorschriften / Normen | HBauO; DIBt-Verwaltungsvorschriften; DIN 18384 (VOB/C ATV) |
| Wesentliche Inhalte | • Produktbeschreibung |
| Verantwortliche Stelle | DIBt oder akkreditierte Prüfstelle |
| Praktische Hinweise | Die abZ ist im Anlagenhandbuch aufzubewahren. Bei Austausch oder Umbau ist ihre Gültigkeit zu prüfen. |
Erläuterung
Allgemeine Bauaufsichtliche Zulassung (abZ)
Die abZ ist ein amtlicher Nachweis der baurechtlichen Eignung und Grundlage für den sicheren Produkteinsatz.
Die abZ ist ein amtlicher Nachweis der baurechtlichen Eignung und unverzichtbar für den rechtskonformen Einsatz von Bauprodukten in Deutschland.
