Dokumentationsarten

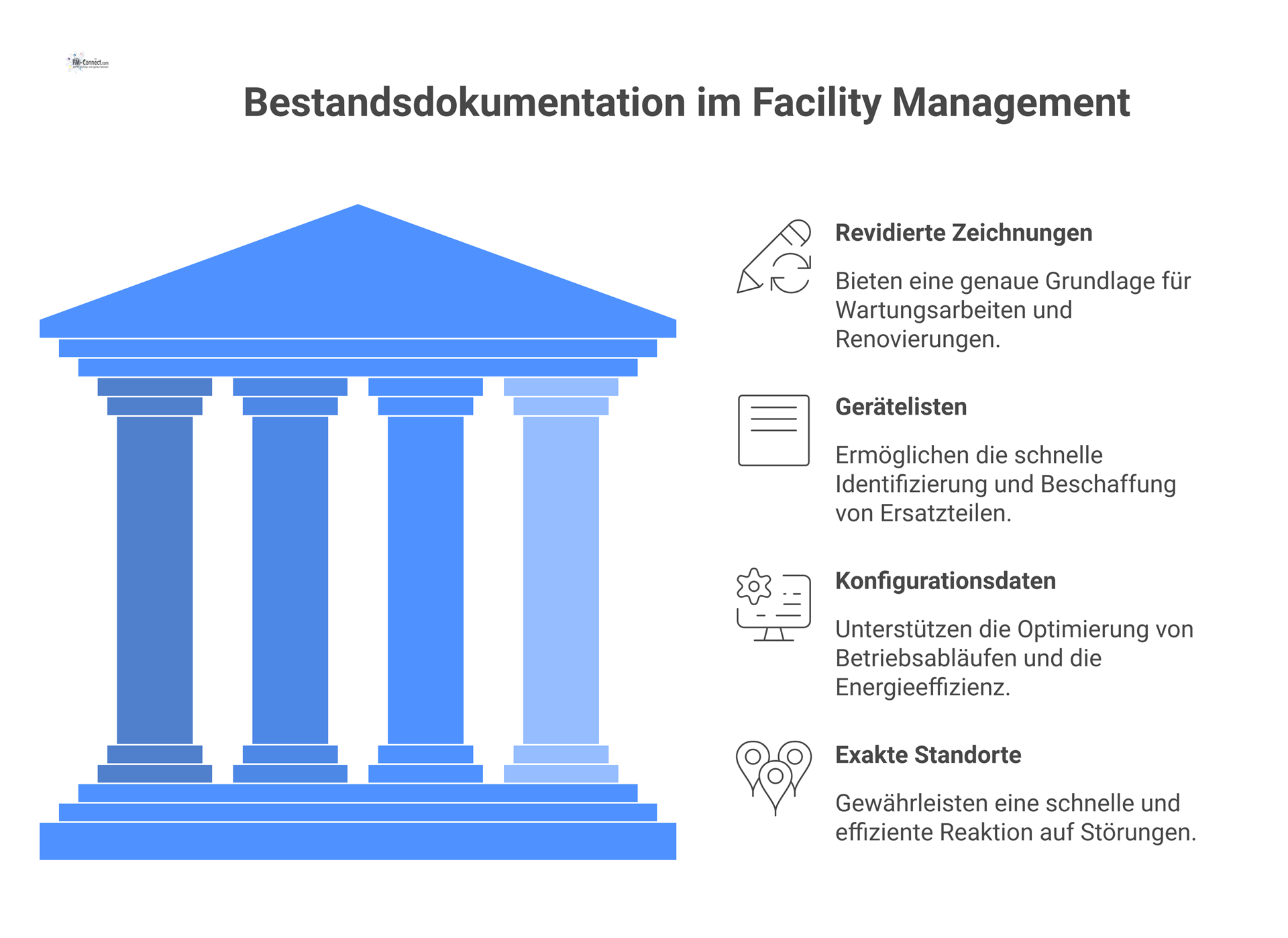

Die Bestands- und Revisionsdokumentation beschreibt die tatsächlich ausgeführte Konfiguration technischer Anlagen nach Abschluss von Bau, Montage und Inbetriebnahme. Gerade in Bau- und Umbauprojekten weichen ausgeführte Lösungen häufig von der ursprünglichen Planung ab. Gründe sind unter anderem Kollisionen im Ausbau, geänderte Leitungsführungen, Materialwechsel, angepasste Einbausituationen oder technische Optimierungen während der Ausführung. Für den späteren Betrieb ist jedoch nicht der Planungsstand entscheidend, sondern der reale Anlagenzustand vor Ort.

Eine hochwertige As-Built-Dokumentation bildet deshalb die verlässliche Ausgangsbasis für Wartung, Inspektion, Fehlersuche, Umbauten und Modernisierungen. Sie muss alle relevanten Änderungen gegenüber der Entwurfs- oder Ausführungsplanung nachvollziehbar enthalten. Dazu zählen nicht nur revidierte Zeichnungen, sondern auch aktuelle Anlagenlisten, technische Daten, endgültige Gerätestandorte, Kennzeichnungen, Einstellwerte und übergebene Dateistrukturen. In digital geführten Projekten werden diese Informationen zunehmend als Record Model, verknüpfte Dateien und strukturierte FM-Daten für CMMS- oder CAFM-Systeme bereitgestellt.

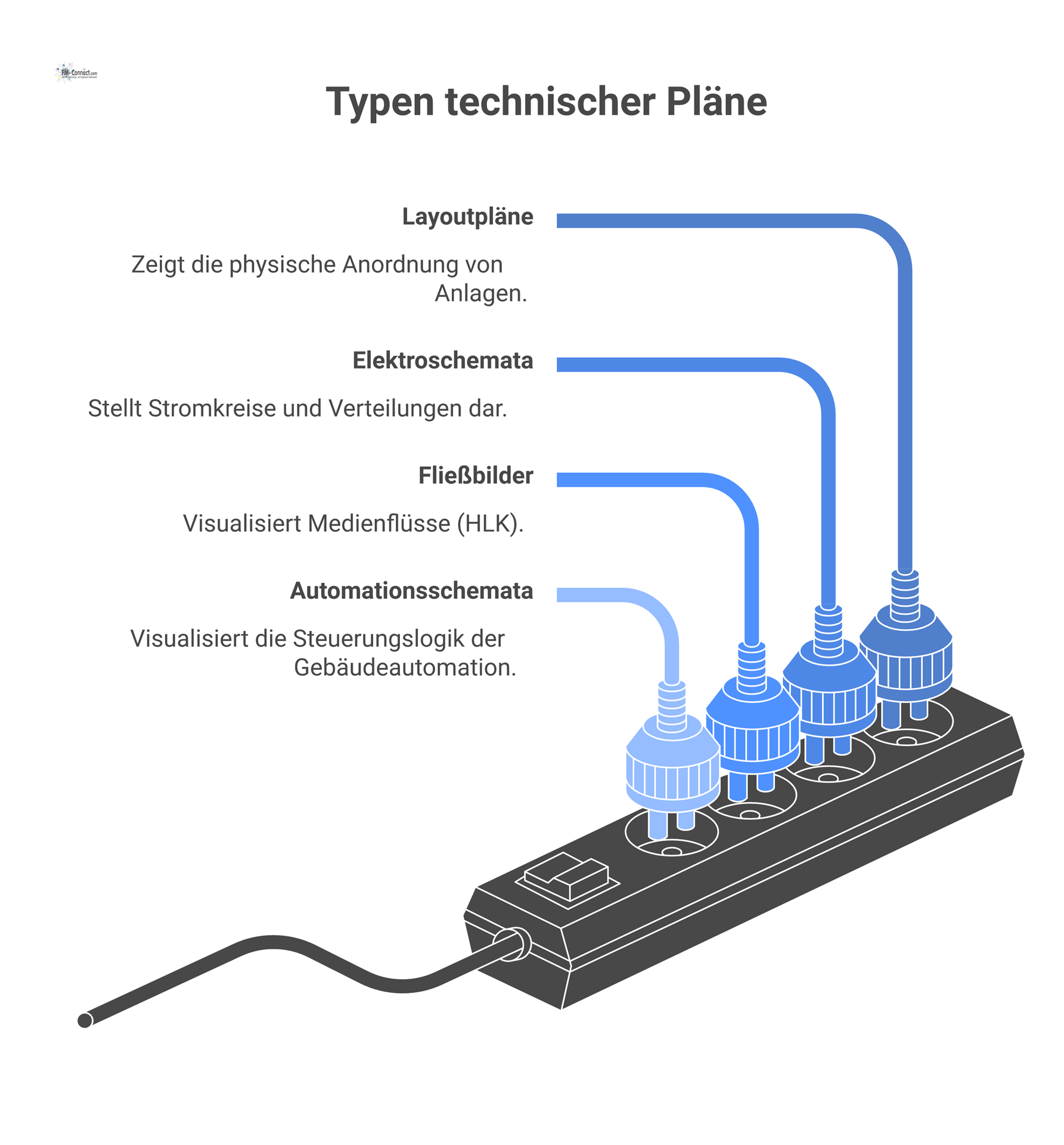

Technische Pläne und Schemata stellen technische Anlagen, Leitungsführungen, Energie- und Medienflüsse sowie funktionale Abhängigkeiten grafisch dar. Sie gehören zu den wichtigsten Arbeitsgrundlagen im Technischen Facility Management, weil sie komplexe Zusammenhänge schneller erfassbar machen als rein textliche Beschreibungen. Insbesondere bei Störungen, Umbauten oder sicherheitsrelevanten Eingriffen ermöglichen sie eine rasche Orientierung über Anlagenstruktur, Schnittstellen und Wirkzusammenhänge.

Im laufenden Gebäudebetrieb werden technische Pläne für unterschiedliche Zwecke benötigt. Layoutpläne unterstützen die Orientierung in Technikzentralen und Schächten. Elektroschemata zeigen Stromkreise, Einspeisungen, Sicherungen und Verteilungen. Fließbilder und Strangschemata veranschaulichen Medienwege in Heizungs-, Kälte-, Lüftungs- oder Sanitärsystemen. Regel- und Automationsschemata zeigen, wie Sensoren, Aktoren, Regler und übergeordnete Leitsysteme zusammenwirken. Für das FM ist entscheidend, dass diese Unterlagen nicht nur vorhanden, sondern lesbar, aktuell und mit der realen Anlage konsistent sind.

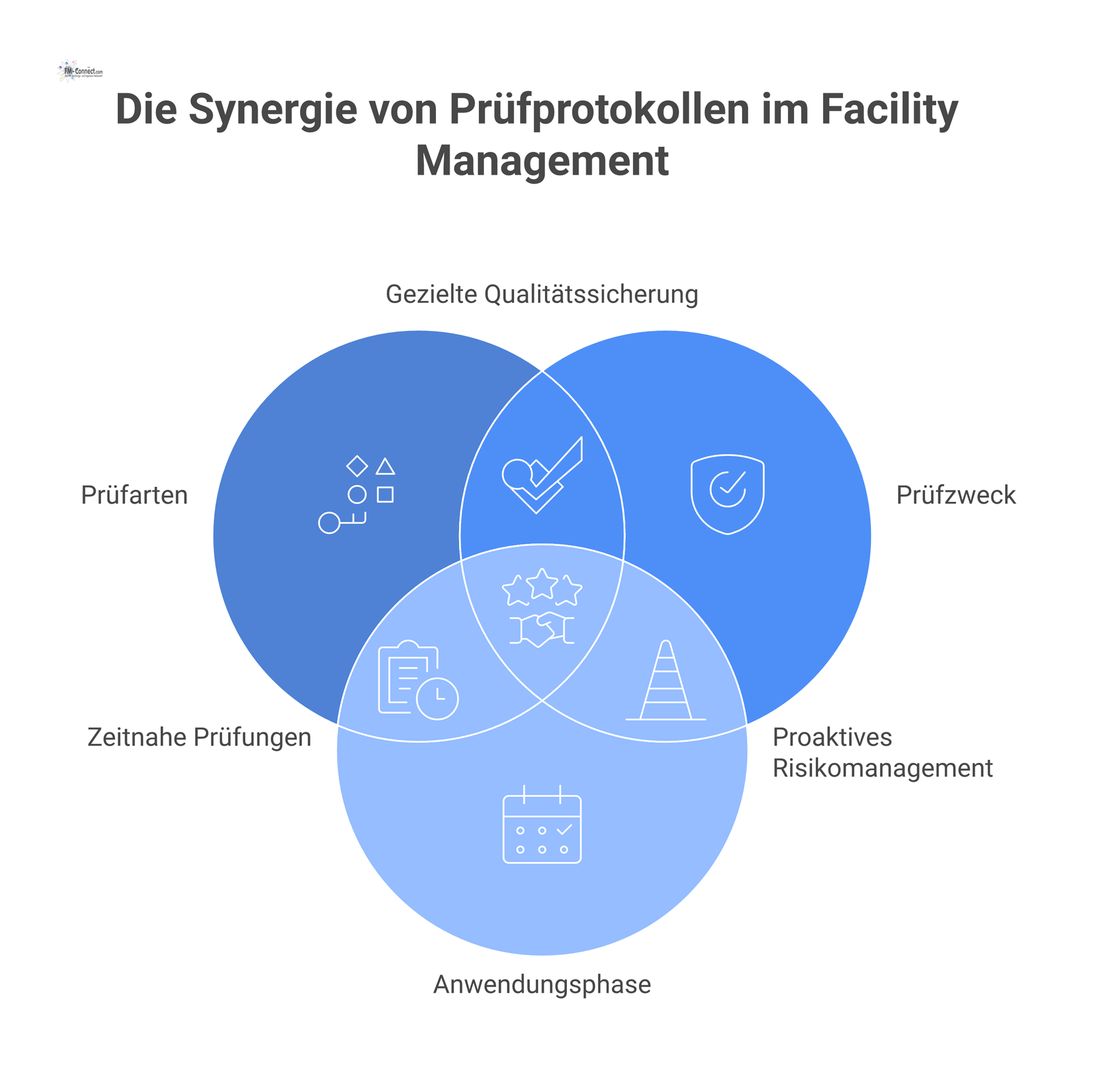

Prüfprotokolle dokumentieren die Überprüfung von Funktion, Sicherheit, Leistung und Konformität technischer Anlagen. Sie entstehen unter anderem bei der Inbetriebnahme, im Rahmen des Commissioning, bei wiederkehrenden Prüfungen, bei sicherheitsrelevanten Inspektionen sowie bei Abnahmen nach Instandsetzungsmaßnahmen oder Änderungen an der Anlage. Im Technischen Facility Management sind Prüfprotokolle unverzichtbar, weil sie den tatsächlichen Nachweis liefern, dass ein System zu einem definierten Zeitpunkt geprüft wurde und die geforderten Eigenschaften erfüllt hat oder eben Abweichungen aufweist.

Der fachliche Wert von Prüfprotokollen liegt nicht nur im Einzelereignis, sondern in ihrer Nachvollziehbarkeit über die Zeit. Sie schaffen eine belastbare Historie von Soll-Ist-Abgleichen, Messergebnissen, Grenzwertverletzungen, Freigaben und Restmängeln. Damit unterstützen sie sowohl das Risikomanagement als auch die Planung weiterer Maßnahmen. In gut organisierten FM-Strukturen werden Prüfprotokolle standardisiert abgelegt, mit Anlagenobjekten verknüpft und zusammen mit Wartungs- und Inbetriebnahmedaten ausgewertet.

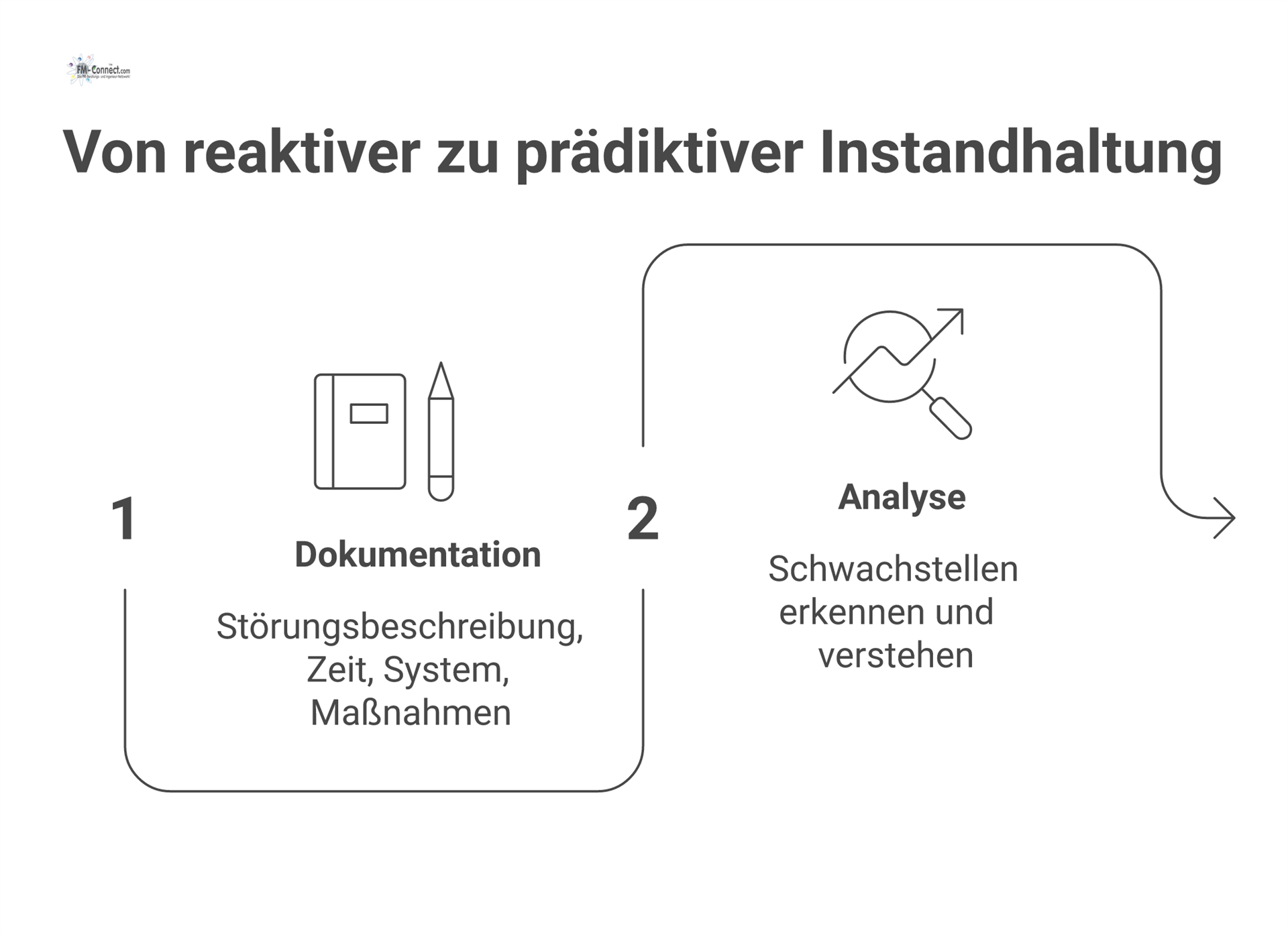

Störungs- und Maßnahmenhistorien erfassen Betriebsstörungen, Fehlfunktionen, Ausfälle und die zu ihrer Behebung eingeleiteten Maßnahmen. In der Praxis werden diese Informationen in Wartungsprotokollen, Serviceberichten, Ticketsystemen, Arbeitsaufträgen oder digitalen CAFM- beziehungsweise CMMS-Systemen dokumentiert. Für das Technische Facility Management sind solche Verlaufsdaten besonders wertvoll, weil sie aus einzelnen Ereignissen verwertbares Erfahrungswissen machen.

Eine professionell geführte Störungshistorie ermöglicht mehr als die reine Rückverfolgung eines Vorfalls. Sie hilft, wiederkehrende Schwachstellen zu erkennen, Reaktionszeiten zu bewerten, die Wirksamkeit von Reparaturen nachzuvollziehen und aus Einzelstörungen systematische Verbesserungsmaßnahmen abzuleiten. Damit wird aus reaktiver Instandhaltung schrittweise ein datenbasiertes, präventiv ausgerichtetes Instandhaltungsmanagement. Voraussetzung ist allerdings, dass Einträge präzise, vollständig und einheitlich dokumentiert werden.

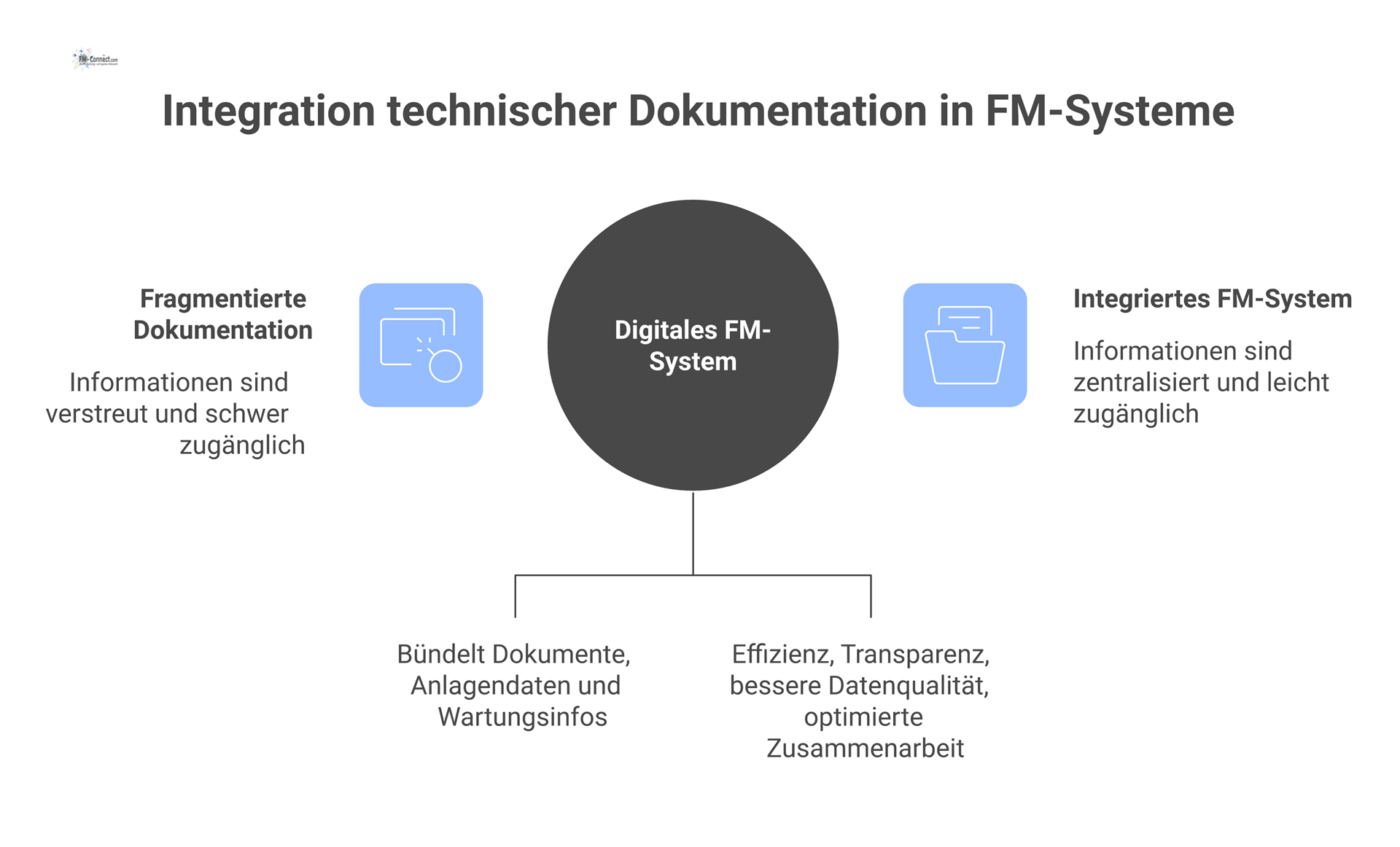

In modernen Gebäuden wird technische Dokumentation zunehmend in digitale Facility-Management-Systeme integriert. Dazu zählen insbesondere CAFM-, CMMS- und BIM-basierte Umgebungen, in denen Dokumente, Anlagendaten, Wartungsinformationen, Prüfprotokolle und Objektstrukturen in einem zusammenhängenden Informationssystem geführt werden. Ziel ist es, Informationen nicht isoliert in Ordnern oder Einzeldokumenten zu verwalten, sondern direkt mit den betroffenen Anlagen, Räumen, Komponenten und Arbeitsprozessen zu verknüpfen.

Der operative Nutzen dieser Integration ist erheblich. Wartungsteams können auf aktuelle Dokumente direkt am Anlagenobjekt zugreifen. Änderungen an Komponenten lassen sich mit Stammdaten, Prüfstatus und Servicehistorie verbinden. Strukturierte Datenformate wie COBie sowie digitale Standards für Informationsanforderungen und Datenaustausch unterstützen dabei, Informationen aus Planung und Bau in den Betrieb zu überführen und für CMMS- oder CAFM-Prozesse nutzbar zu machen. Für Facility Manager bedeutet das bessere Datenqualität, geringere Medienbrüche und eine deutlich höhere Transparenz über den technischen Gebäudebestand.
