Anlagenbewertung: Zustandsbewertungen, Priorisierung, CAPEX-/OPEX-Einordnung

Die Anlagenbewertung ist auf der Grundlage eines konsistenten und revisionierten Datenbestands durchzuführen.

• Anlagenkataster und Anlagenstruktur,

• Hersteller- und Lieferantendokumentation, Bedien- und Wartungsanleitungen,

• Abnahme-, Inbetriebnahme-, Einregulierungs- und Funktionsnachweise,

• Prüfberichte, Sachverständigenberichte, Mängellisten und Wartungsprotokolle,

• vorhandene Störungs- und Instandhaltungshistorien,

• GLT-/GA-Trends, Alarmhistorien und Betriebsprotokolle,

• CAFM-Stammdaten und Bewegungsdaten,

• SAP-/ERP-relevante Kosten- und Beschaffungsmerkmale, soweit freigegeben,

• Gewährleistungs- und Garantieinformationen,

• Angaben zu Redundanz, Kritikalität, Nutzungsprofilen und zulässigen Stillstandsfenstern.

Soweit keine hinreichend lange Betriebshistorie vorliegt, sind Abnahme-, Probebetriebs-, Inbetriebnahme- und Einregulierungsunterlagen als primäre Bewertungsgrundlage zu verwenden. Betriebs- und Verschleißbewertung sind in diesen Fällen als vorläufige Baseline mit entsprechendem Kennzeichen auszuweisen.

Das Mindestattributset je bewerteter Anlage umfasst mindestens: Anlagen-ID, Standort, Gebäude, Ebene, Raum bzw. Ortsbezug, Gewerk, Anlagengruppe, Hersteller, Typ, Seriennummer, Baujahr/Inbetriebnahmejahr, Leistungsdaten, Kritikalitätsklasse, Redundanzstatus, Prüfpflichten, letzte wesentliche Maßnahme, Gewährleistungsstatus, Dokumentationsstatus, Zustandsnote, Risikobewertung, Maßnahmenempfehlung, OPEX-/CAPEX-Zuordnung, Kostengenauigkeitsklasse, Umsetzungsfenster und Datenquellenbezug.

Wenn zum Zeitpunkt der Übergabe kein vollumfänglicher Systemzugang besteht, ist von einem teilweisen Zugriff auf Metadaten in CAFM, GLT/GA und SAP/ERP auszugehen. In diesem Fall hat der Auftraggeber strukturierte Exporte oder Leserechte für die zur Bewertung erforderlichen Daten bereitzustellen; der Auftragnehmer hat fehlende Datenlücken nachvollziehbar zu kennzeichnen.

• Dokumentenprüfung und Datenplausibilisierung,

• visuelle Inspektion vor Ort,

• funktionsbezogene Prüfung und Plausibilisierung des Betriebsverhaltens,

• messtechnische Bewertung, soweit technisch erforderlich oder wirtschaftlich zweckmäßig,

• zerstörungsfreie Prüfungen, soweit zur belastbaren Zustandsfeststellung erforderlich,

• zerstörende Prüfungen nur in begründeten Ausnahmefällen und ausschließlich nach schriftlicher Freigabe des Auftraggebers.

Messtechnische und zustandsorientierte Verfahren sind anlagenspezifisch festzulegen. Die Methodik hat sich an einer risikoorientierten Zustandsüberwachung mit nachvollziehbaren Messgrößen, Alarmkriterien und Diagnosewegen zu orientieren. Gesetzlich vorgeschriebene Prüfungen und Sachverständigenprüfungen werden durch die Zustandsbewertung nicht ersetzt.

Die Prüfintervalle der Anlagenbewertung gelten ausschließlich für die betriebliche Zustandsbewertung und nicht für gesetzliche Prüffristen.

• Kritikalitätsklasse A: mindestens jährlich,

• Kritikalitätsklasse B: mindestens alle 24 Monate,

• Kritikalitätsklasse C: mindestens alle 36 Monate,

• außerordentlich zusätzlich nach Schadensereignissen, wesentlichen Änderungen, wiederkehrenden Störungen, signifikanten Alarmmustern, Prüfmängeln, Havarien oder längeren Stillständen.

Für jede Bewertung ist die angewandte Methodik je Anlagenart auszuweisen. Hierzu gehören mindestens Inspektionsart, Umfang, Stichprobentiefe, Messgrößen, Messmittel, Randbedingungen, Zugänglichkeit, Einschränkungen, Unsicherheiten und Bewertungsgrundlagen.

Für die Zustandsbewertung ist eine fünfstufige Skala verbindlich anzuwenden. Die Skala ist auf Anlagen-, Teilanlagen- und Komponentenebene anzuwenden; bei Mischbefunden ist der jeweils maßgebliche, für Betrieb, Sicherheit oder Werterhalt relevante Zustand zu bewerten.

Liegt ein Sicherheits-, Betreiberpflichten- oder unmittelbares Rechtskonformitätsdefizit vor, darf die Bewertungsstufe nicht besser als 4 angesetzt werden. Ist ein sicherer Betrieb nicht gewährleistet oder liegt ein Stillsetzungsgrund vor, ist zwingend 5 zu vergeben.

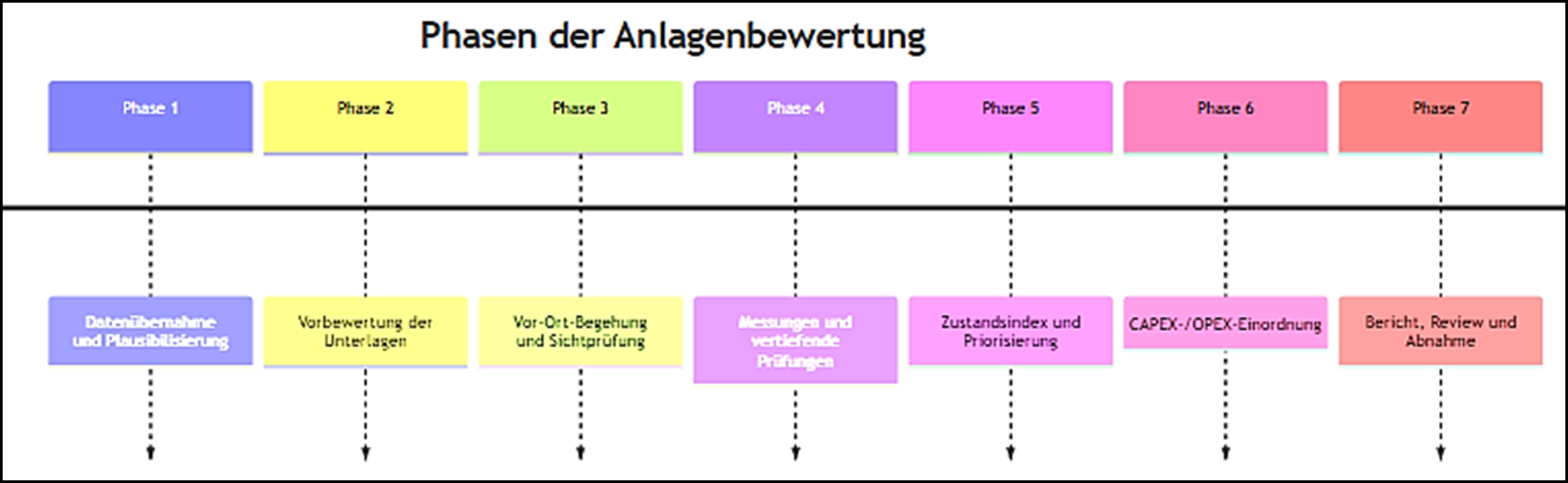

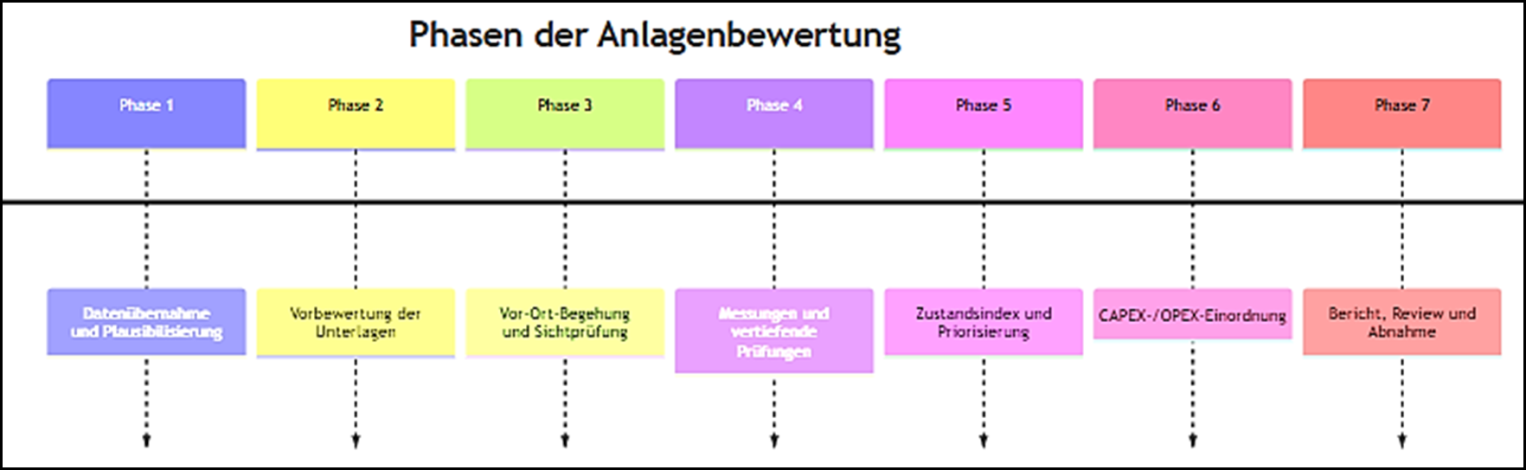

• Datenübernahme und Datenqualitätsprüfung,

• Vorbewertung anhand der Unterlagen,

• Vor-Ort-Begehung und Sichtprüfung,

• vertiefende funktionale und messtechnische Prüfung,

• Zustandsbewertung, Priorisierung und Maßnahmenableitung,

• OPEX-/CAPEX-Einordnung,

• Berichtserstellung, Review, Freigabe und Systemübergabe.

• Auftraggeber: Freigabe von Umfang, Prioritäten, Zugängen, Stillstandsfenstern, Prüfmethoden mit Eingriff in Bau- oder Anlagenbestand sowie Freigabe investiver Maßnahmenempfehlungen.

• Betreiber / spätere Betriebsorganisation: Mitwirkung bei Zugängen, Betriebsrandbedingungen, Freigaben, Produktionsabstimmungen, Einstufung der Kritikalität und operativer Verifikation von Maßnahmen.

• FM-Dienstleister / TTS-Auftragnehmer: Durchführung der Bewertung, Dokumentation, Maßnahmendefinition, Termin- und Kostenvorschlag, Dateneinpflege, Berichtswesen.

• Fachgutachter / Sachverständige / akkreditierte Stellen: Einsatz bei spezialisierten Messverfahren, bei rechtlich relevanten Sonderfragen, bei strittigen Befunden, bei hohen Schadensbildern, bei nicht zerstörungsfrei klärbaren Zuständen oder bei investiven Maßnahmen mit erheblichem Umfang.

• operative Klärung zwischen Bewertenden und technischem Betriebsverantwortlichen,

• Eskalation an die technische Betriebsführung bei Abweichungen in Priorität, Methodik oder Maßnahmenumfang,

• Entscheidung des Auftraggebers bei Budgetwirkung, Nutzereingriff, Terminwirkung, Produktionswirkung oder Scope-Änderung.

Die Priorisierung erfolgt anhand einer gewichteten Bewertungsmatrix.

• Sicherheit und Betreiberpflichten,

• Produktions- und Verfügbarkeitsrelevanz,

• technischer Zustand und Restnutzungsdauer,

• Redundanz und Wiederanlaufzeit,

• Ersatzteil- und Obsoleszenzrisiko,

• Energie- und Umweltwirkung,

• wirtschaftliche Zweckmäßigkeit der Instandsetzung.

• P1: sofortiger oder kurzfristig unvermeidbarer Handlungsbedarf,

• P2: hoher Handlungsbedarf im planbaren Kurzfristfenster,

• P3: mittlerer Handlungsbedarf im Mittelfristfenster,

• P4: Beobachtung oder Langfristmaßnahme.

• ein Sicherheits- oder Rechtskonformitätsmangel mit Einzelrating 5 führt mindestens zu P1,

• eine relevante Produktions- oder Mediengefährdung ohne ausreichende Redundanz führt mindestens zu P1 oder P2,

• wiederkehrende Mängel gleicher Ursache sind als systemisches Ereignis zu bündeln und gesondert zu bewerten.

• OPEX ist vorzusehen, wenn der Sollzustand ohne wesentliche Änderung von Funktion, Kapazität, Systemarchitektur oder Anlagenlebensdauer wiederhergestellt wird und die Maßnahme typischerweise der Inspektion, Wartung, Instandsetzung, dem Verschleißteilersatz, der Reinigung, Kalibrierung, Einstellung oder begrenzten Komponentenreparatur zuzuordnen ist.

• CAPEX ist vorzusehen, wenn eine Erneuerung, substanzielle Ersatzbeschaffung, grundlegende Modernisierung, systemische Anpassung, Kapazitäts- oder Funktionsänderung, sicherheits- oder rechtsbedingte Umrüstung, wirtschaftlich nicht mehr vertretbare Instandsetzung oder eine investive Effizienzverbesserung erforderlich ist.

• CAPEX ist regelmäßig ebenfalls vorzuschlagen, wenn nach der Maßnahme keine wirtschaftlich vertretbare Restnutzungsdauer verbleibt, keine gesicherte Ersatzteilversorgung mehr besteht oder die Summe wiederkehrender OPEX-Maßnahmen ein investives Ersatzszenario objektiv wirtschaftlicher erscheinen lässt.

• Monetäre Schwellenwerte für die formale Budgetzuordnung sind in den Vergabeunterlagen bzw. im Freigabekonzept gesondert festzulegen.

Die vorgeschlagene Logik orientiert sich an Asset-Management-Grundsätzen, die Wert, Risiko, Kosten und Performance über den Lebenszyklus zusammenführen; eine verbindliche, standardübergreifend einheitliche 1-bis-5-Zustandsskala ist in den öffentlich beschriebenen Kernnormen nicht vorgegeben und ist deshalb vertraglich festzulegen.

• Managementbericht mit Portfolioüberblick, Prioritäten, Budgetwirkung, Risikofeldern und Entscheidungsbedarf,

• Anlagenbezogener Bewertungsbericht je Gebäude, Anlagengruppe oder Bewertungscluster,

• Maßnahmenkatalog mit Maßnahmen-ID, Zustandsnote, Priorität, Ursache, Wirkungsbeschreibung, OPEX-/CAPEX-Zuordnung, Kostenschätzklasse, Terminfenster und Verantwortungszuordnung,

• Datenexport zur Übernahme in CAFM, Instandhaltungsplanung und Budgetsysteme,

• Sonderbericht bei P1-Ereignissen, sicherheitsrelevanten Befunden oder investiven Sofortentscheidungen.

Jede bewertete Anlage ist mindestens mit einem Zustandsindex, einer Prioritätsklasse, einer Maßnahmenempfehlung, einem Zeitfenster und einer Kostenschätzklasse zu versehen.

• Klasse A – Orientierungswert: ca. ±30 %,

• Klasse B – Vorabschätzung: ca. ±20 %,

• Klasse C – umsetzungsnahe Schätzung: ca. ±10 %.

• sofort,

• 0–6 Monate,

• 6–24 Monate,

• >24 Monate

Die Anlagenbewertung ist systemisch an die vorhandenen oder aufzubauenden IT- und Betriebsprozesse anzubinden.

• CAFM als führendes System für Anlagenstammdaten, Maßnahmenobjekte, Tickets, Prüf- und Auftragsbezüge,

• GLT/GA als führendes System für Alarm-, Trend-, Sollwert-, Zustands- und Betriebsdaten,

• SAP/ERP für Kostenstellen, Kontierung, Budgetzuordnung, Beschaffung und investive Maßnahmensteuerung,

• Instandhaltungsplanung für Wartungsstrategien, Maßnahmenpakete, Revisionsfenster und Rückstandsbearbeitung.

Der Datenaustausch hat mindestens Anlagen-ID, Zustandsnote, Priorität, Maßnahmenart, Terminfenster, Kostenschätzklasse, Datenquelle, Bewertungsdatum, Prüferkennung und Freigabestatus zu übertragen.

Bei unvollständiger Systemintegration sind die Ergebnisse systemneutral in maschinenlesbaren Formaten bereitzustellen. Mindestformate sind XLSX oder CSV für strukturierte Daten sowie PDF/A für freigegebene Berichte und Dokumente.

Die Anlagenbewertung darf nur durch fachlich qualifiziertes Personal mit nachgewiesener Gewerke-, Mess- und Dokumentationskompetenz durchgeführt werden. Für spezielle Inspektions- oder Prüfverfahren sind qualifikations- und verfahrensspezifische Nachweise vorzulegen.

Soweit die Bewertung auf formellen Inspektionen oder Labor-/Messleistungen beruht, sind geeignete kompetente oder akkreditierte Stellen einzusetzen. Für Inspektionen ist die Eignung der eingesetzten Stelle nach dem für Inspektionsstellen einschlägigen Rahmen darzulegen; für Prüf- und Kalibrierleistungen sind Kompetenz, Unparteilichkeit, Rückführbarkeit und Validität der Ergebnisse nach dem einschlägigen Laborrahmen sicherzustellen.

Messwerte sind mit Angabe von Messverfahren, Messmittel, Kalibrierstatus, Messbedingungen, gegebenenfalls Messunsicherheit sowie mit eindeutiger Zuordnung zu Objekt, Ort, Zeitpunkt und Prüfer zu dokumentieren.

Fotodokumentationen, Trendauszüge, Thermogramme, Messkurven, Prüflisten und Befundblätter sind eindeutig zu referenzieren und revisionssicher zu archivieren.

Zerstörende Prüfungen sind nur nach schriftlicher Freigabe des Auftraggebers, nach Abstimmung von Sicherheitsmaßnahmen und unter Wahrung laufender Gewährleistungs-, Garantie- und Abnahmeinteressen zulässig.

• freigegebenen Bericht in PDF/A,

• bearbeitbaren Bericht in DOCX oder kompatiblem Format,

• Maßnahmenkatalog in XLSX oder CSV,

• Anlagenbezugslisten und Mappingtabellen,

• Bild- und Messdokumentation,

• Quellenverzeichnis der verwendeten Unterlagen und Systemdaten,

• Protokoll der Datenlücken und Annahmen.

• Sofortmeldung bei P1-Befunden innerhalb von 24 Stunden nach Feststellung,

• Vorab-Maßnahmenmeldung bei P1/P2-Befunden innerhalb von 3 Arbeitstagen,

• Entwurfsbericht innerhalb von 10 Arbeitstagen nach Abschluss der Vor-Ort-Aufnahme,

• Schlussbericht innerhalb von 5 Arbeitstagen nach abgeschlossener Review-Runde.

• alle bewerteten Objekte vollständig referenziert sind,

• alle Pflichtattribute vorliegen,

• Bewertungslogik und Priorisierung nachvollziehbar dokumentiert sind,

• OPEX-/CAPEX-Zuordnung je Maßnahme begründet ist,

• Datenformate den vertraglichen Vorgaben entsprechen und

• offene Punkte, Datenlücken und Annahmen vollständig ausgewiesen sind.

• DIN EN 13306:2018-02 – Instandhaltung – Begriffe der Instandhaltung,

• DIN 31051:2012-09 – Grundlagen der Instandhaltung,

• DIN EN 16646:2015-03 – Instandhaltung im Rahmen des Anlagenmanagements,

• DIN ISO 55000 und DIN ISO 55001 bzw. die jeweils gültigen Nachfolgefassungen der ISO-55000-Reihe zum Asset Management,

• ISO 55002 – Guidelines for the application of ISO 55001,

• DIN ISO 17359:2018-05 – Zustandsüberwachung und -diagnostik von Maschinen,

• DIN EN 15341:2022-08 – Wesentliche Leistungskennzahlen für die Instandhaltung,

• DIN EN 13269:2016-09 – Anleitung zur Erstellung von Instandhaltungsverträgen,

• DIN EN ISO/IEC 17020 und DIN EN ISO/IEC 17025, soweit Inspektions- oder Laborleistungen Bestandteil der Bewertung sind,

• vergaberechtlich § 31 und § 32 VgV sowie Anlage 1 zur VgV, insbesondere zu Leistungsbeschreibung, technischen Spezifikationen und Gleichwertigkeit.

Bezugnahmen auf Normen und technische Vorgaben sind vergaberechtskonform als Mindestanforderung bzw. Regelbezug zu verstehen. Soweit Normen konkret genannt werden, gilt im Vergabeverfahren der Zusatz „oder gleichwertig“, sofern keine zwingende rechtliche Bindung an eine bestimmte technische Regel besteht.

• Checkliste Datenaufnahme,

• Checkliste Vor-Ort-Inspektion,

• Bewertungsmatrix-Vorlage,

• Musterbericht Anlagenbewertung,

• Muster Maßnahmenkatalog,

• Vorlage Kostenschätzblatt mit Genauigkeitsklasse,

• Liste der Mindestattribute je Anlage,

• Mappingtabelle für CAFM-/ERP-Schnittstellen.

• endgültiger Geltungsbereich der in die Bewertung einzubeziehenden Gebäude, Anlagen, Teilanlagen und Schnittstellenobjekte,

• verbindliche Abgrenzung zwischen TTS-Anlagen, OEM-verantworteten Anlagen und produktionsspezifischen Anlagen,

• konkrete Terminlage und Phasierung der Erstbewertung einschließlich Teilübergaben, Probebetriebs- und Ramp-up-Phasen,

• endgültige Kritikalitätsklassen und objektspezifische Bewertungsgewichtungen,

• monetäre Schwellenwerte und Freigabelogik für OPEX-/CAPEX-Zuordnung,

• geforderte Tiefe und Methode von Lebenszykluskostenbetrachtungen je Anlagengruppe,

• verfügbare Zugriffsrechte und Datenbereitstellung in CAFM, GLT/GA, SAP/ERP und Dokumentensystemen,

• endgültige Formatvorgaben, Datenfelder und Importregeln für die Systemübergabe,

• objektspezifische Fristen für Entwurfs- und Schlussberichte,

Erfordernis und Umfang des Einsatzes akkreditierter Prüf- oder Inspektionsstellen, maßgebliche Kostensätze, Preisstände, Indexierungsregeln und Kalkulationsparameter, freizugebende Stillstands-, Sperr- und Revisionsfenster sowie Produktionsrestriktionen, objektspezifische Sicherheits-, Zugangs- und Freigabeprozesse für vertiefende oder zerstörende Prüfungen, Vorgaben zu Gewährleistung, Garantie, Mängelverfolgung und Schnittstelle zur Abnahmedokumentation.

Die vorgeschlagene fünfstufige Zustandsbewertung und die gewichtete Priorisierungsmatrix sind bewusst vertraglich definiert. Die recherchierten Kernquellen legen Begriffe, Asset-Management-Ziele, Zustandsüberwachung, KPI-Logik und Vertragsrahmen fest, veröffentlichen in den frei zugänglichen Beschreibungen aber keine einheitliche, allgemein verbindliche Zustandsnotenskala für technische Bestands- oder Neubauanlagen. Für einen Ausschreibungsanhang ist deshalb eine eigene, klare und auswertbare Skala sachgerecht. Das ist eine begründete Ableitung aus den öffentlich beschriebenen Normzwecken, nicht die Wiedergabe einer einzelnen zwingenden Standardvorgabe.

Die vorgeschlagenen Kostengenauigkeitsklassen von etwa ±30 %, ±20 % und ±10 % sind ebenfalls vertragsseitige Steuerungsfestlegungen. Die recherchierten Norm- und Vergabequellen verlangen eine nachvollziehbare, vergleichbare und zweckentsprechende Leistungsbeschreibung, geben aber in den öffentlich sichtbaren Beschreibungen keine einheitlich verbindlichen Kostenklassen für Anlagenbewertungen vor. Für die Ausschreibung ist eine solche Klassifizierung dennoch sinnvoll, damit Maßnahmenkataloge, Budgetwirkung und Freigabeprozesse praktikabel steuerbar werden.

Die Annahme eines nur teilweisen Anfangszugriffs auf CAFM, GLT/GA und ERP-Metadaten ist für Neubau- und Übergabeprojekte realistisch und vergaberechtlich zweckmäßig, weil § 31 VgV eine klare, vergleichbare Leistungsbeschreibung verlangt, ohne ein bestimmtes proprietäres System voraussetzen zu dürfen. Deshalb sind systemneutrale Übergabeformate im Anhang mit aufzunehmen und die noch vom Auftraggeber bereitzustellenden Datenbestände ausdrücklich als offene Punkte zu kennzeichnen.
